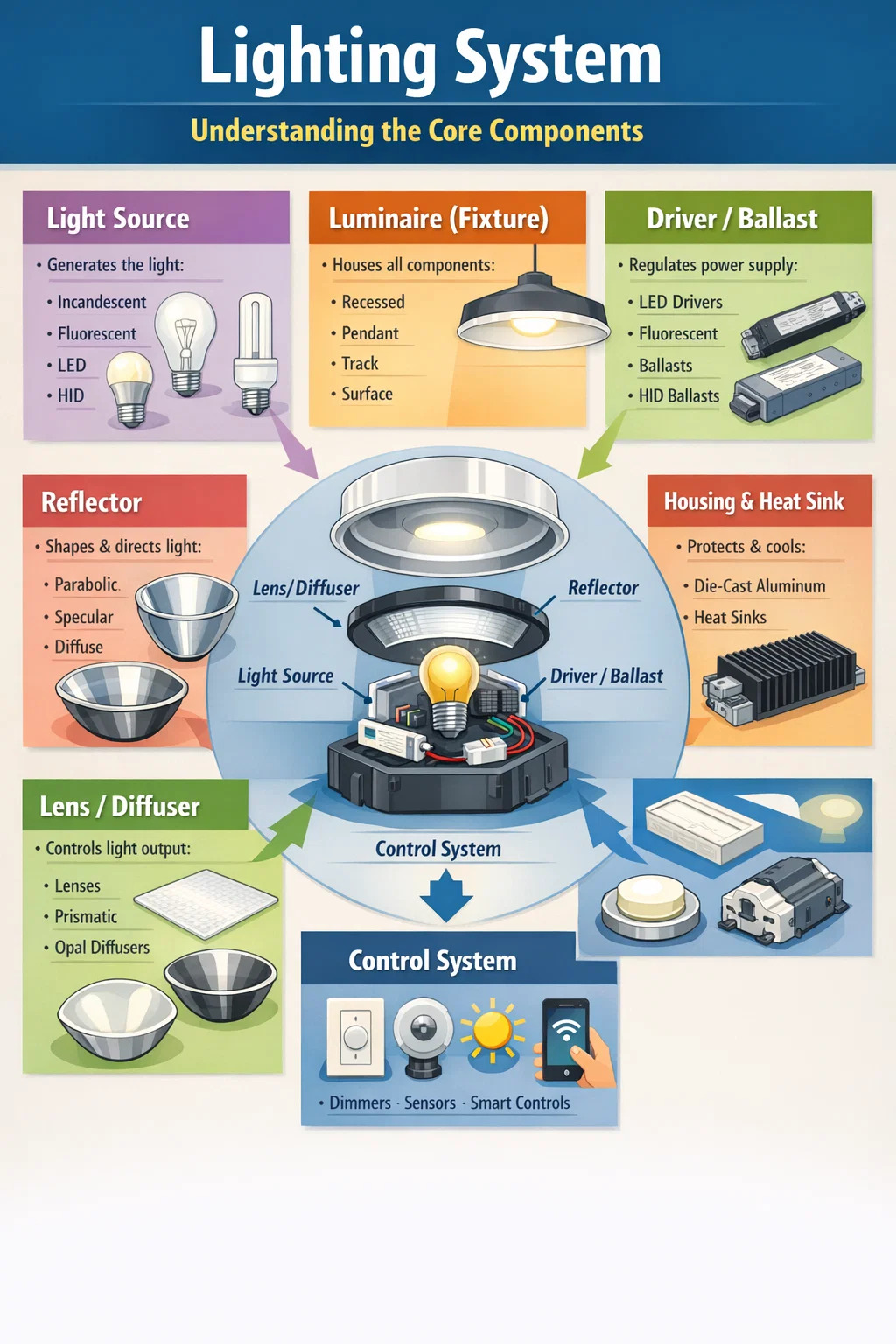

Освещение – это не просто освещение – это тщательно спроектированная система, состоящая из отдельных взаимозависимых компонентов. Основные компоненты освещения включают источник света, светильник (светильник), балласт или драйвер, отражатель, линзу или рассеиватель, корпус и систему управления. Каждая часть играет определенную роль в определении того, как свет производится, формируется, распределяется и управляется. Разрабатываете ли вы план домашнего освещения, обустраиваете коммерческое помещение или устраняете неполадки в существующей установке, понимание этих частей дает вам решающее преимущество.
Источник света: с чего все начинается
Источник света — это компонент, который фактически генерирует свет. Это наиболее узнаваемая часть любой системы освещения, и технология, лежащая в ее основе, сильно изменилась за последние несколько десятилетий.
Лампы накаливания
Традиционная лампа накаливания работает, пропуская электрический ток через вольфрамовую нить до тех пор, пока она не начнет светиться. Эти лампы имеют индекс цветопередачи (CRI) 100, что означает, что цвета при свете ламп накаливания выглядят точно так же, как при естественном солнечном свете. Однако, лампы накаливания преобразуют лишь около 10% энергии в видимый свет , а остальные 90% теряются в виде тепла. От них в основном отказываются в пользу более эффективных технологий.
Люминесцентные лампы
Люминесцентные лампы работают за счет возбуждения паров ртути, которые производят ультрафиолетовый свет, который затем активирует люминофорное покрытие, излучающее видимый свет. Они значительно более эффективны, чем лампы накаливания — люминесцентная лампа Т8 мощностью 32 Вт производит примерно ту же светоотдачу, что и лампа накаливания мощностью 75 Вт. Общие области применения включают офисы, школы и коммерческие помещения. Компактные люминесцентные лампы (КЛЛ) принесли эту технологию в жилые помещения.
Светодиодные источники (светоизлучающие диоды)
Светодиодная технология в настоящее время является доминирующим источником света практически во всех приложениях. Светодиоды могут достигать световой эффективности, превышающей 200 люмен на ватт. , по сравнению с примерно 15 лм/Вт для ламп накаливания. Они имеют срок службы от 25 000 до 100 000 часов, не содержат ртути и доступны в широком диапазоне цветовых температур от теплого 2700К до дневного 6500К. Стандартная светодиодная лампа, заменяющая лампу накаливания мощностью 60 Вт, обычно потребляет всего 8–10 Вт.
Источники разрядов высокой интенсивности (HID)
К HID-лампам относятся металлогалогенные, натриевые лампы высокого давления (HPS) и ртутные лампы. Они используются в основном на открытом воздухе и в промышленных условиях, где необходима высокая светоотдача на больших площадях. Например, металлогалогенная лампа мощностью 400 Вт может производить около 36 000 люмен. HID-источникам требуется период прогрева в несколько минут, прежде чем они достигнут полной яркости.
Светильник: вмещает все Детали освещения Вместе
Светильник, обычно называемый осветительным прибором, представляет собой законченный блок, в котором размещается и поддерживается источник света вместе со всеми связанными с ним компонентами. Конструкция светильника напрямую влияет как на эстетические, так и на функциональные характеристики осветительной установки.
Светильники классифицируются по типу монтажа, схеме распределения света и предполагаемому окружению. К распространенным типам крепления относятся:
- Встраиваемые светильники — монтируется в потолки или стены для создания ровного и сдержанного вида
- Накладные светильники — крепится непосредственно к поверхности, не заглубляя
- Подвесные светильники - подвешивается к потолку с помощью шнура, стержня или цепи.
- Трековые светильники - установлен на электрифицированной гусенице, позволяющей перемещать
- Светильники, монтируемые на столб или столб — используется на открытом воздухе для освещения территории
Корпус светильника также обеспечивает механическую защиту лампы и электрических компонентов, а в уличных или промышленных условиях степень защиты IP (защита от проникновения) определяет, насколько хорошо светильник противостоит пыли и влаге. Например, светильник со степенью защиты IP65 полностью пыленепроницаем и защищен от водяных струй, что делает его пригодным для наружного применения.
Балласты и драйверы: компоненты управления питанием
Не все источники света могут подключаться напрямую к стандартной электросети. Многим требуется устройство, регулирующее электрический ток, поступающий в лампу. Этими устройствами являются балласт (для люминесцентных и газоразрядных ламп) и драйвер (для светодиодов).
Балласты для люминесцентных и газоразрядных ламп
Балласт ограничивает и регулирует ток в люминесцентных и HID-цепях. Без него эти лампы будут потреблять все больший ток, пока не выйдут из строя. Магнитные балласты были стандартом на протяжении десятилетий, но электронные балласты в значительной степени заменили их благодаря более высокой эффективности, уменьшенному мерцанию и бесшумной работе. Электронные балласты для люминесцентных ламп Т8 обычно работают на частотах 20 000 Гц или выше, полностью устраняя мерцание 100/120 Гц, связанное с лампами магнитного типа.
Светодиодные драйверы
Светодиодный драйвер преобразует сетевое напряжение переменного тока в постоянное напряжение и ток, необходимые светодиодам. Светодиоды очень чувствительны к колебаниям тока. — даже небольшая перегрузка по току может значительно сократить срок службы или вызвать немедленный выход из строя. Драйверы постоянного тока являются наиболее распространенным типом, обеспечивающим фиксированный ток (обычно 350 мА, 700 мА или 1050 мА) независимо от изменений напряжения. Драйверы постоянного напряжения подают фиксированное напряжение (обычно 12 В или 24 В постоянного тока) и используются в таких приложениях, как освещение светодиодных лент. Драйверы с регулируемой яркостью обеспечивают интеграцию с системами управления затемнением, что является критически важной функцией для многих современных установок.
Отражатели: направление и формирование светового потока
Источник света сам по себе излучает свет во всех направлениях. Отражатели перенаправляют и концентрируют этот свет на целевой области, значительно увеличивая полезную светоотдачу и повышая эффективность. Геометрия и обработка поверхности отражателя определяют характер распределения света.
Общие формы отражателей включают:
- Параболические отражатели — создают узкий параллельный луч света, идеально подходящий для точечных светильников и прожекторов
- Эллиптические отражатели - концентрировать свет в фокусе, используется в театральном и демонстрационном освещении.
- Зеркальные (зеркальные) отражатели — создают резкие, четкие лучи с высокой эффективностью, но с потенциальным ослеплением
- Матовые или диффузные отражатели. — рассеивают свет более широко, уменьшая резкие тени
Материалы отражателя включают полированный алюминий (отражательная способность 85–95%), алюминий с серебряным покрытием (отражательная способность до 98%) и окрашенные в белый цвет поверхности (отражательная способность примерно 70–85%). Выбор материала влияет как на количество, так и на качество отраженного света.
Линзы и рассеиватели: контроль качества и распределения света
Линзы и рассеиватели — это оптические компоненты, расположенные перед источником света для изменения того, как свет выходит из светильника. Они служат как практическим, так и эстетическим целям.
Линзы
Линзы преломляют свет, изменяя его направление и угол луча. Линзы Френеля, обычно используемые в театральном и киноосветительном оборудовании, используют концентрические кольца для создания луча с мягкими краями, оставаясь при этом легкими и тонкими. Призматические линзы, часто используемые в офисных светильниках и промышленных светильниках, перенаправляют нисходящий свет на более широкое распределение, улучшая однородность рабочего пространства. Линзы формирования луча для светодиодных модулей позволяют точно контролировать угол луча от 10° до 120°.
Диффузоры
Диффузоры рассеивают свет, уменьшая блики и создавая более мягкое и равномерное освещение. Опаловые (молочно-белые) рассеиватели являются одними из наиболее распространенных и обеспечивают равномерный внешний вид без бликов. Призматические рассеиватели обеспечивают большую светопроницаемость, чем опаловые, но при этом уменьшают прямой обзор источника света. Микропризматические рассеиватели — это усовершенствованная версия, которая пропускает до 92% света, эффективно скрывая лампу от глаз. В светодиодных панельных светильниках рассеиватели имеют решающее значение для маскировки отдельных светодиодных точек и создания гладкой, однородной поверхности.
Система управления жильем и отоплением
Корпус светильника защищает внутренние компоненты от физических повреждений и факторов окружающей среды. Но особенно в светодиодном освещении корпус также выполняет важную функцию управления температурным режимом. Тепло является основным врагом производительности и долговечности светодиодов.
Температура перехода светодиода — температура самого полупроводника — напрямую влияет на световой поток и срок службы. При повышении температуры перехода на каждые 10°C выше номинального максимума срок службы светодиода может сократиться примерно на 50%. Эффективные стратегии управления температурным режимом включают в себя:
- Радиаторы — алюминиевые ребра или пластины, которые проводят и рассеивают тепло от светодиода.
- Термоинтерфейсные материалы (ТИМ) — теплопроводящие пасты или прокладки, помещаемые между светодиодом и радиатором
- Печатные платы с металлическим сердечником (MCPCB) — печатные платы с алюминиевым или медным базовым слоем, который быстро распределяет тепло.
- Активные вентиляторы охлаждения — используется в устройствах с очень высокой мощностью, где пассивного охлаждения недостаточно.
Материал корпуса также имеет значение. Литой алюминий широко используется благодаря своей превосходной теплопроводности (около 96–230 Вт/м·К в зависимости от сплава), долговечности и относительно небольшому весу. Поликарбонат и другие пластмассы используются в устройствах с низким энергопотреблением, где тепловые требования минимальны.
Системы управления освещением: управление тем, когда и как работает свет
Системы управления становятся все более важным компонентом современного освещения. Они определяют, когда свет включается и выключается, с какой интенсивностью он работает и как реагирует на условия окружающей среды или действия пользователя. Эффективное управление освещением может снизить потребление энергии за счет от 30% до 60% по сравнению с неуправляемыми системами.
Диммеры
Диммеры уменьшают напряжение или ток, подаваемый на лампу, чтобы снизить ее мощность. Для светодиодных систем наиболее распространенными типами являются диммеры с отсечкой фазы (триаковые диммеры) и аналоговые диммеры 0–10 В. Очень важно, чтобы тип диммера соответствовал характеристикам светодиодного драйвера, поскольку несовместимые комбинации приводят к мерцанию, ограничению диапазона регулировки яркости или выходу лампы из строя. Качественная система диммирования светодиодов должна обеспечивать плавное уменьшение яркости от 100% до как минимум 1% без видимого мерцания или шума.
Датчики присутствия и движения
Датчики присутствия автоматически включают освещение при обнаружении присутствия и выключают после определенного периода бездействия. Пассивные инфракрасные (PIR) датчики обнаруживают изменения в инфракрасном излучении движущихся теплых тел. Ультразвуковые датчики обнаруживают движение посредством отражения звуковых волн, что делает их эффективными в пространствах с препятствиями. Датчики двойной технологии сочетают оба метода для большей точности. В коммерческих офисах одни только датчики присутствия обычно сокращают потребление энергии освещения на 25–50%.
Системы сбора дневного света
Эти системы используют фотодатчики для измерения уровня окружающего дневного света и автоматически затемняют или выключают электрическое освещение, когда естественного света достаточно. В зоне периметра коммерческого здания, выходящей на юг, использование дневного света может снизить потребление энергии освещения на 40–70% в дневное время.
Интеллектуальное и сетевое управление освещением
Современные интеллектуальные системы освещения позволяют удаленно программировать, контролировать и регулировать отдельные светильники или группы. Такие протоколы, как DALI (цифровой адресный интерфейс освещения), DMX512 (используется в развлекательном освещении), Zigbee и Bluetooth Mesh, обеспечивают сложное управление сценой и отчетность об энергопотреблении. В крупных коммерческих установках эти системы предоставляют подробные данные о моделях использования, что позволяет осуществлять постоянную оптимизацию.
Проводка и электрические компоненты
За каждой осветительной установкой стоит электрическая инфраструктура, включающая проводку, распределительные коробки, автоматические выключатели и трансформаторы. Они не всегда заметны, но их характеристики напрямую влияют на безопасность и производительность.
Низковольтные светодиодные системы, особенно работающие от напряжения 12 В или 24 В постоянного тока, требуют соответствующего трансформатора или источника питания для понижения напряжения сети. Сечение проводов должно быть правильно выбрано, чтобы выдерживать токовую нагрузку без чрезмерного падения напряжения. Например, в светодиодной системе с напряжением 24 В, работающей при нагрузке 50 Вт на расстоянии 10 метров, использование провода меньшего сечения (например, 0,5 мм²) может вызвать падение напряжения более чем на 2 В, заметно снижая яркость светодиода и потенциально вызывая несоответствие цвета.
Защита цепи в виде предохранителей или автоматических выключателей предотвращает повреждение от перегрузок или коротких замыканий. Прерыватели цепи замыкания на землю (GFCI) необходимы во влажных или влажных местах, чтобы предотвратить поражение электрическим током.
Сравнение ключевых частей освещения: справочный обзор
| Компонент | Основная функция | Распространенные материалы/типы | Ключевая спецификация |
|---|---|---|---|
| Источник света | Генерировать видимый свет | LED, флуоресцентный, HID, лампа накаливания | Люмены, мощность, CCT, CRI |
| Светильник | Дом и поддержка всех частей | Встраиваемый, подвесной, трековый, накладной | Степень защиты IP, тип монтажа |
| Балласт/Драйвер | Регулировать электроснабжение | Электронный балласт, светодиодный драйвер постоянного тока | Выходной ток/напряжение, совместимость с регулированием яркости |
| Отражатель | Прямой и концентрированный свет | Полированный алюминий, посеребрение, белая краска. | Отражательная способность %, угол луча |
| Линза/Рассеиватель | Измените распределение света и уменьшите блики | Френеля, призматический, опаловый, микропризматический | Светопропускание %, распространение луча |
| Корпус/Радиатор | Защищайте компоненты, управляйте нагревом | Литой алюминий, поликарбонат | Теплопроводность, класс IP |
| Система управления | Управляйте светоотдачей и планированием | Диммер, датчик присутствия, DALI, Zigbee | Диапазон регулировки яркости, совместимость протоколов |
Цветовая температура и цветопередача: показатели производительности, определяющие качество света
Цветовая температура и индекс цветопередачи (CRI) не являются физическими компонентами в том же смысле, но являются фундаментальными характеристиками, связанными с источником света, которые определяют, как пространство выглядит и ощущается в данной системе освещения.
Цветовая температура (CCT)
Цветовая температура, измеряемая в Кельвинах (К), описывает кажущуюся теплоту или прохладу белого света. Теплый белый (2700–3000 К) создает уютную, расслабляющую атмосферу, подходящую для спален и ресторанов. Нейтральный белый (3500–4000 К) распространен в офисах и розничной торговле. Холодный дневной свет (5000–6500 К) повышает бдительность и используется в средах с интенсивным выполнением задач, таких как лаборатории или мастерские. Неправильная цветовая температура для конкретного применения может сделать пространство неприветливым или снизить производительность.
Индекс цветопередачи (CRI)
CRI измеряет, насколько точно источник света передает цвета по сравнению с эталонным источником света по шкале от 0 до 100. CRI, равный 80, считается минимально приемлемым для большинства коммерческих приложений, в то время как CRI, равный 80, считается минимально приемлемым для большинства коммерческих приложений. CRI 90 рекомендуется для розничной торговли, галерей, медицинских учреждений и везде, где точность цветопередачи имеет решающее значение. Светодиоды с высоким CRI доступны, но обычно имеют более высокую стоимость и иногда немного меньшую эффективность, чем их аналоги с более низким CRI.
Как части освещения работают вместе в целостной системе
Понимание отдельных компонентов очень важно, но реальная производительность осветительной установки зависит от того, насколько хорошо эти части работают вместе. Высококачественный светодиодный чип в сочетании с плохо спроектированным драйвером будет работать хуже. Правильно подобранный отражатель в сочетании с неправильно подобранной линзой может создать нежелательные артефакты. И даже самый лучший светильник дает плохие результаты, если система управления несовместима или управление температурой недостаточно.
Например, рассмотрим розничный магазин одежды. Цель – сделать одежду яркой и привлекательной. Идеальная система может включать в себя:
- Светодиодный источник с высоким индексом цветопередачи (CRI 95) и температурой 3000K для точной передачи цветов ткани с теплыми, привлекательными тонами.
- Отражатель с углом луча 25–35° для концентрации света на витринах, не растекаясь на стены.
- Светодиодный драйвер постоянного тока с возможностью регулировки яркости в диапазоне 0–10 В, позволяющий регулировать настроение в течение дня.
- Трековый светильник, установленный на потолочной решетке, обеспечивает гибкость перемещения при изменении расположения товаров.
- Датчик сбора дневного света возле витрин магазина для снижения энергопотребления при достаточном естественном освещении.
Каждый компонент был выбран в соответствии с общим замыслом проекта. Изменение любого из них — скажем, замена источника CRI 80 для экономии затрат — ухудшает конечный результат, что влияет на качество обслуживания клиентов и, возможно, на эффективность продаж.
Именно системное мышление отличает функциональную осветительную установку от превосходной. Независимо от того, делаете ли вы заказ для отдельной комнаты или для всего здания, оценка каждой части освещения в соответствии с требованиями помещения и подтверждение совместимости между компонентами — это основа хорошего дизайна освещения.
